1.簡介

用PLC/按鈕或其他外部設備輸入的IO信號對機器人進行啟動、停止、復位等控制， 這被稱作外部啟動。

2.外部啟動時序

①首先確認機器人已經通電開機（需人工）

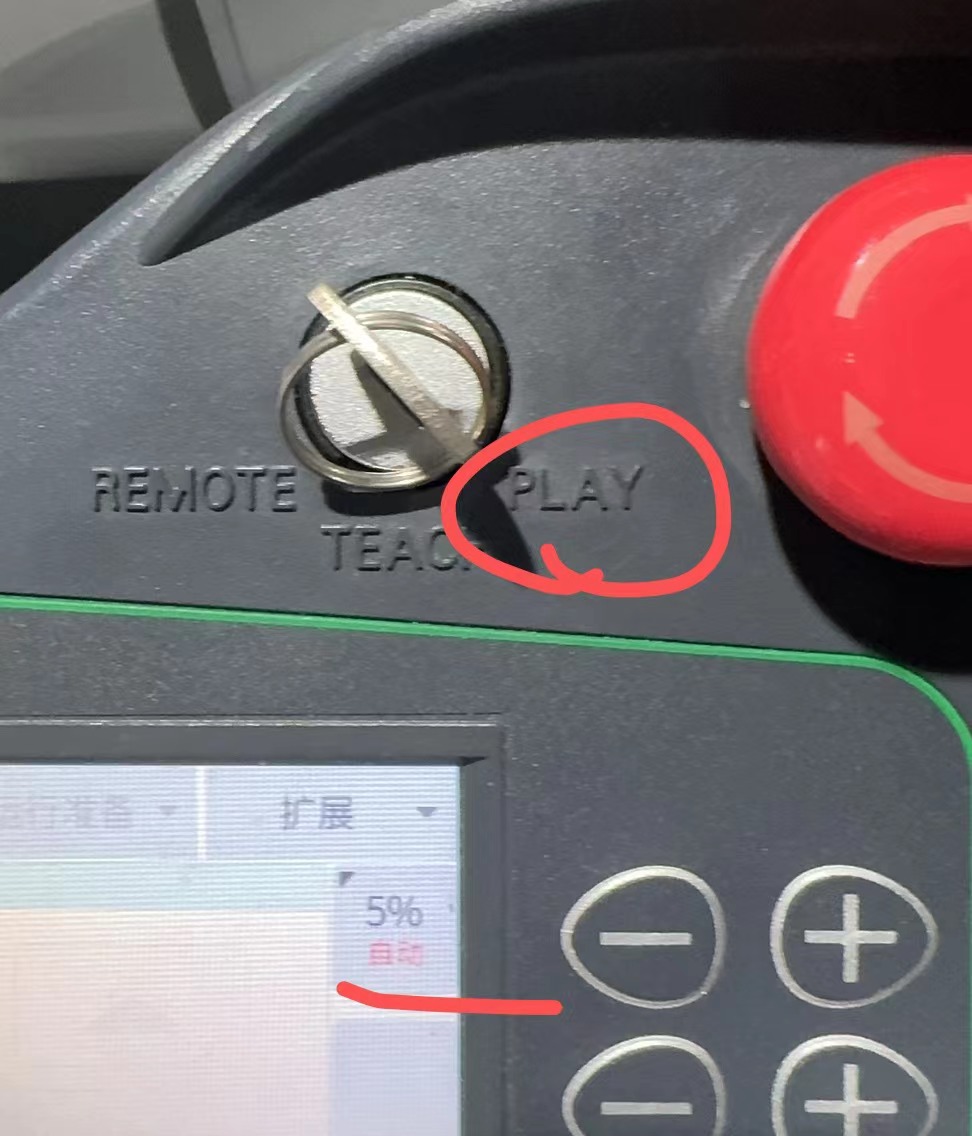

②示教器鑰匙處于play即自動模式（需人工)（M417）

③獲取機器人報警狀態（M428），如果有報警則清除報警（S4）

④判斷機器人程序指針是否處于程序首行(M464)，按需求可回主程序首行（S6）

   （暫停后接著繼續運行無需回首行）

⑤判斷機器人是否伺服上電(M400)，如果未上電則伺服上電(S3)

⑥判斷機器人是否處于精確模式(M472)，如果不處于精確模式則編碼器標定(S22)

    （編碼器標定機器人各軸會微動，但處在非精確亦可外部啟動，但是對精度有影響，不建議使用,機器人可以先移動到安全區域再進行編碼器標定）

⑦外部啟動(S1)

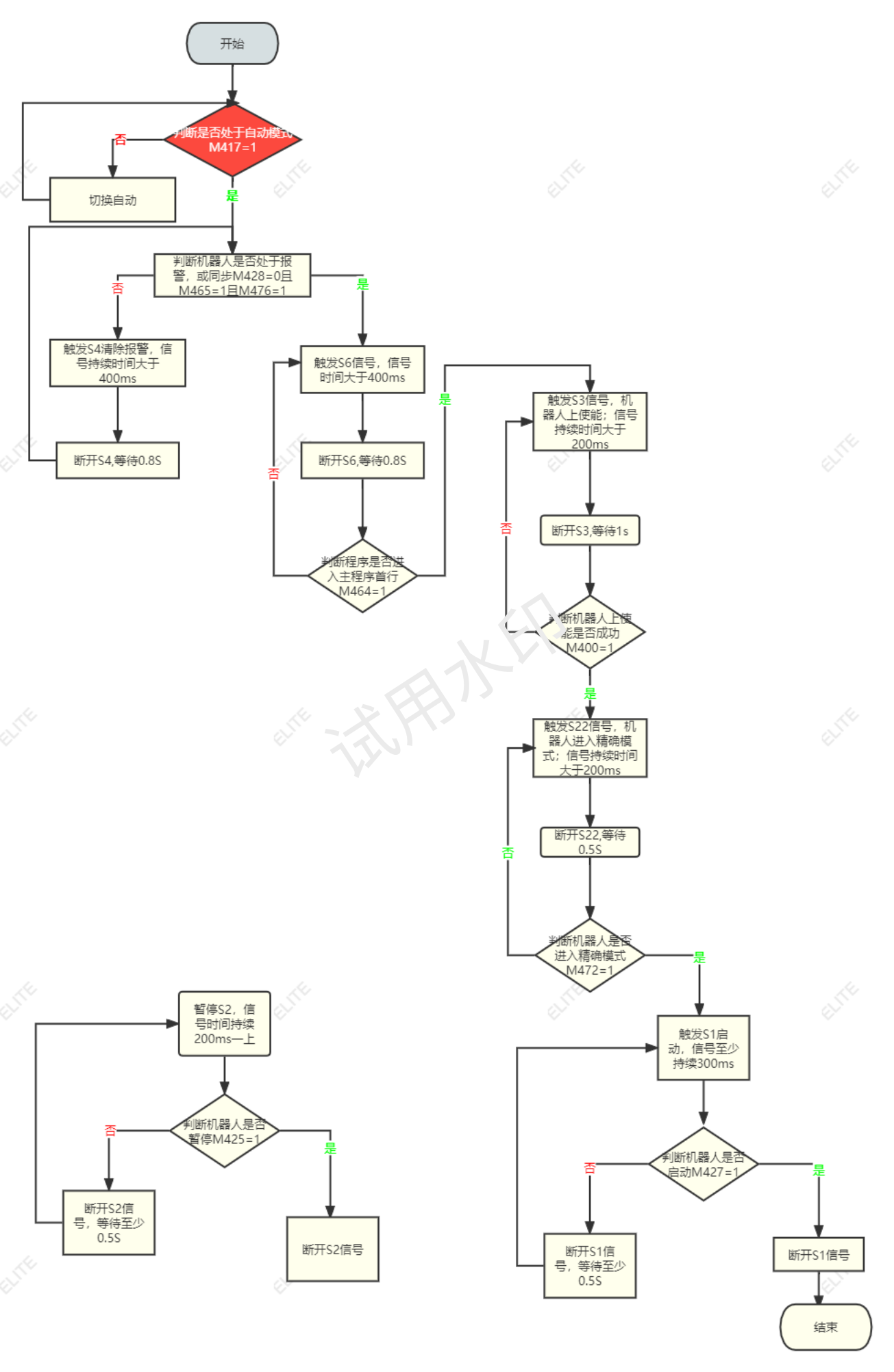

注：圖解

3.常見問題解答

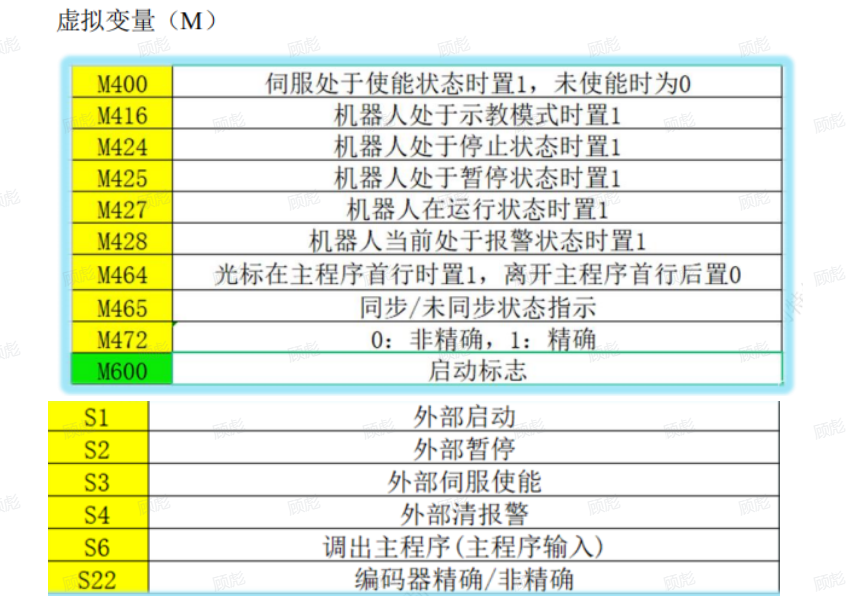

①M(fèi)417等為機器人內部虛擬輸出可映射為機器人狀態，在示教器監視--輸入輸出--虛擬輸出頁面可查看；

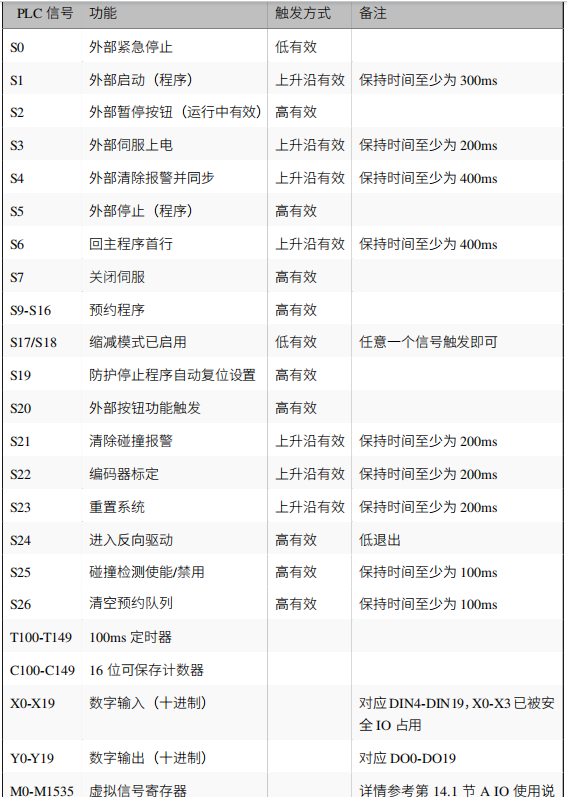

②S1等代表線圈，具體信號映射可見用戶手冊--第十章用戶plc的表10-1

③編碼器標定過程中機器人會輕微轉動每個關節，如果考慮干涉問題可以先外部氣動s1運行程序回原點，停止程序后再編碼器標定。

4.示例

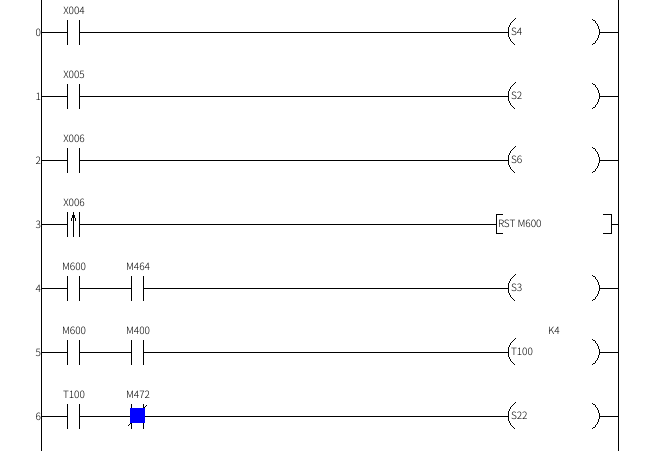

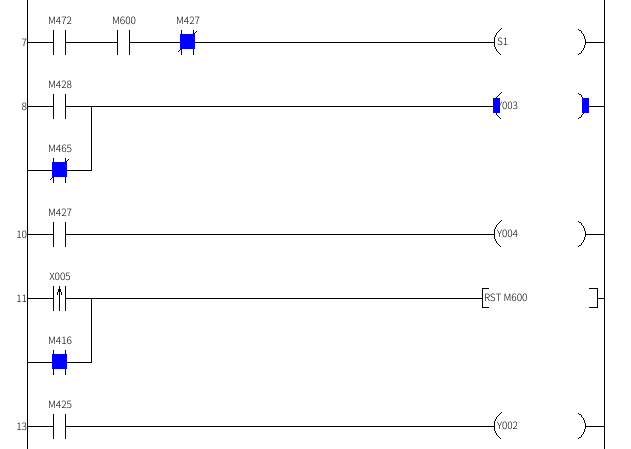

示例1.

詳細說明：

X004信號觸發清除報警(保持時間至少為 400ms)

X005信號觸發外部暫停

X006信號觸發會程序首行

X006由低電平切換到高電平使M600=1

M600=1且光標在程序首行觸發伺服上電

M600=1且伺服已經使能啟用定時器T100k4計時0.4S

定時器T100計時0.4S完成且機器人在精確模式啟動編碼器標定功能

機器人在精確模式且M600=1且機器人不在運動則外部啟動

機器人有報警或不同步則輸出Y003=1（提示報警）

機器人在運動則輸出Y004(提示機器人運動狀態)

X005由低電平切換到高電平或鑰匙切換到手動模式則使M600=0

M425=1則Y002=1(機器人暫停狀態位)

M424=1則輸出Y001=1(機器人停止?fàn)顟B(tài)位)

示例2.

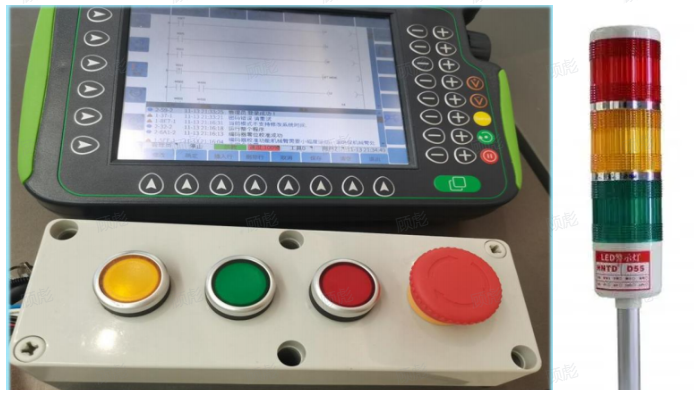

需要用到的信號：

DI4:啟動

DI5:暫停

DI6:復位    長按復位按鈕初始化回原位

DO2:黃燈（暫停中）

DO3:紅燈（報警中）

DO4:綠燈（運行中）

主程序設置--運行準備-主程序-選擇主程序名稱-設置

設置主程序后可通過信號進入主程序，不需要在示教器上選擇主程序

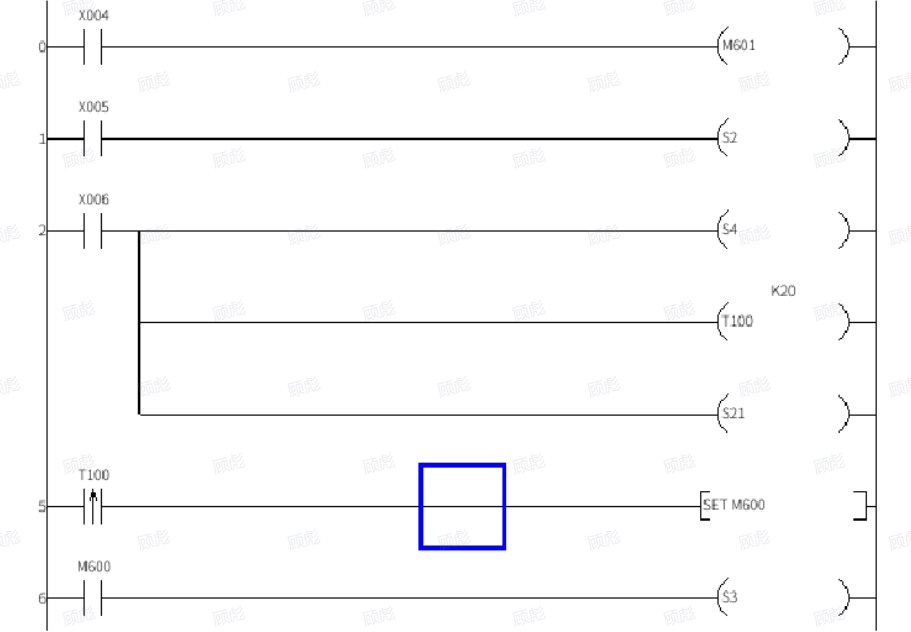

用戶PLC編寫

第 0 行：按下啟動按鈕(X004)為“1”M601有信號，M601關聯啟動S1。

第 1 行：按下外部暫停按鈕（X005）為“1”，（S2）為“1”，機器人外部暫停。

第 2 行：按下復位按鈕（X006)為“1”，（S4）和（S21）為“1”，清除報警和碰撞報警，長按復位按鈕，T100計時2S。

第 5 行：當檢測到T100上升沿，置位M600。

第 6 行：當（M600）被置位為“1”，(S3)為1，伺服上電。

第 7 行：M600有信號，M400（伺服上電）有信號，T101計時1S。

第 8 行：T101計時到達后且M472(精確模式)沒有信號，（S22）為1，編碼器標定。

第 9 行：T101計時到達且M472（精確模式）有信號，（S6）為1 回主程序首行并T102計時0.5S。

第 11 行：當T101計時到達和T102計時到達，M602為1”。

第 12 行：當M601或者M(jìn)602為1，S1為1，機器人啟動。

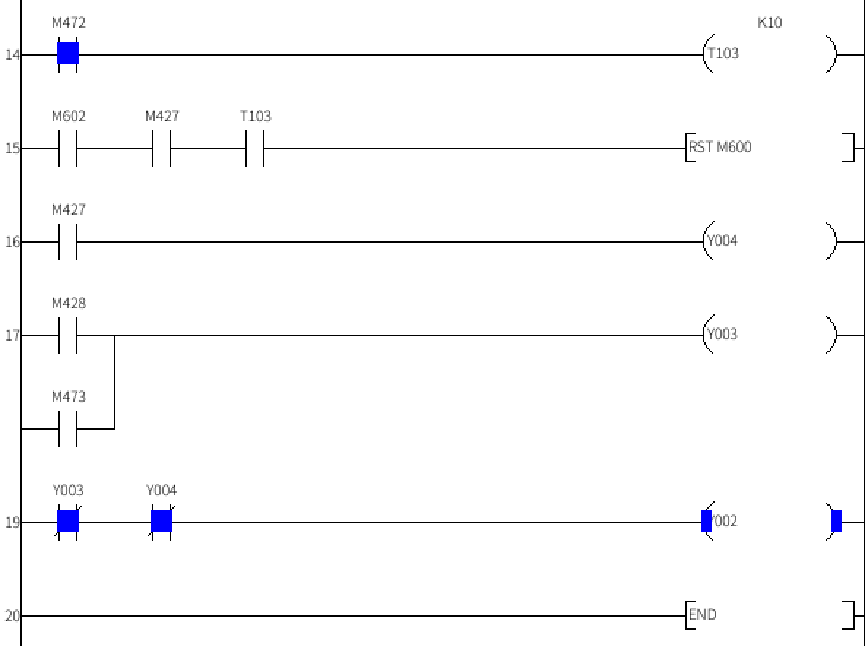

第 14 行：M472（精確模式）計時1s。

第 15 行：M602有信號，M427（運行狀態）有信號且T103計時到達復位M600。

第 16 行： M427(運行中)，Y4為1，亮綠燈

第 17 行： M428(報警中)或者M(jìn)473(初始化狀態)，Y3為1，亮紅燈

第 19 行：紅燈和綠燈不亮，就亮黃燈

測試運行

1.打到自動模式

2.長按復位按鈕，初始化

3.點擊啟動按鈕

5.附錄

示例用戶plc文件

plc_user.dat

plc_user (2).dat
